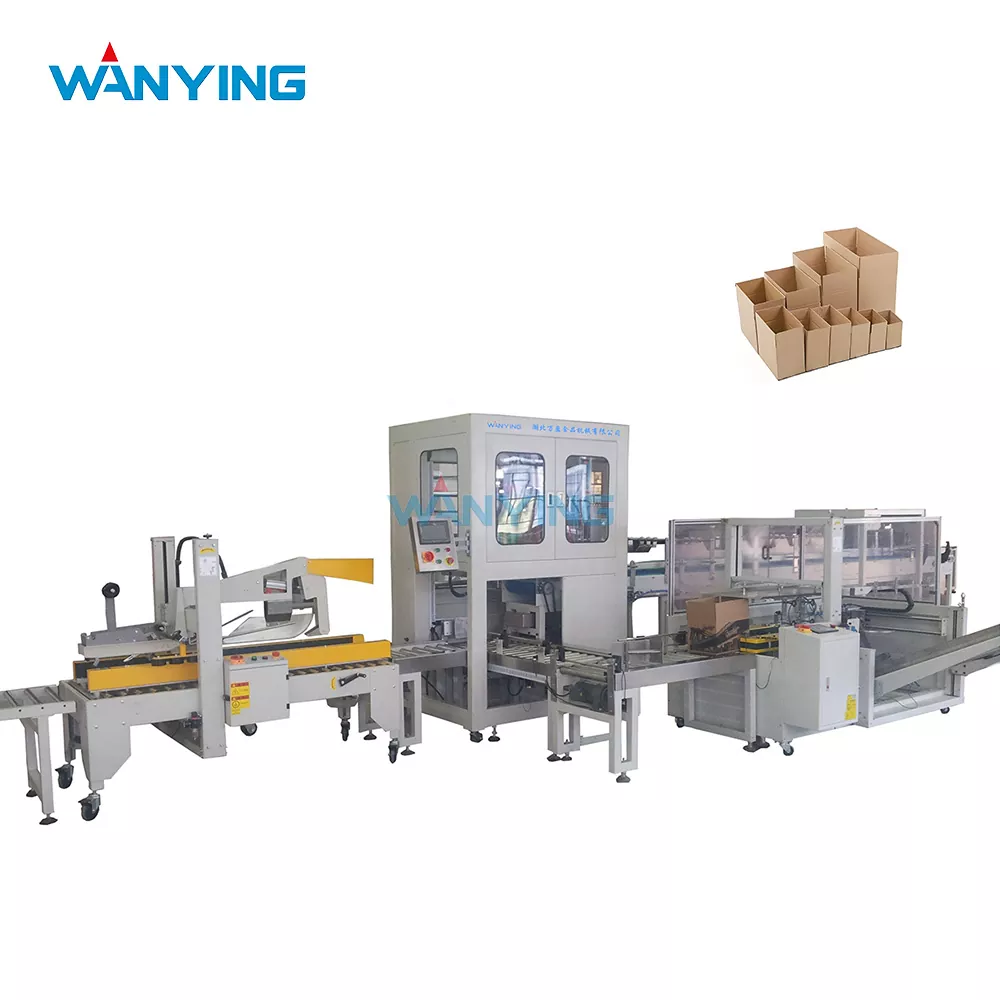

Máquina automática de embalagem de caixas

Projetada especificamente para as rigorosas demandas de ambientes de produtos com alta umidade, alta acidez e alta viscosidade, nossa máquina embaladora automática de caixas garante que cada caixa que sai de sua linha de produção atenda aos mesmos rigorosos padrões de qualidade. Construída em torno de uma estrutura soldada resistente e alimentada por um sistema de controle PLC da Siemens com sensores Omron, a encaixotadora Wanying opera de forma confiável em velocidades de até 25 caixas por minuto, mantendo o manuseio cuidadoso do produto - fundamental para garrafas de vidro contendo coalhada ou molho de feijão fermentado, bem como garrafas PET leves para água purificada. Com mais de 1.300 clientes atendidos nos setores de processamento de bebidas e alimentos, refinamos nossa tecnologia de empacotamento para oferecer reduções mensuráveis ​​em custos de mão de obra, desperdício de materiais e tempo de inatividade, tornando-a a escolha preferida para pequenas e médias empresas que buscam automatizar sem investir excessivamente em sistemas excessivamente complexos.

Visão geral da máquina – além da embalagem tradicional

1 O que torna este empacotador automático de caixas diferente?

A maioria dos equipamentos de embalagem de caixas no mercado hoje se enquadra em uma de duas categorias: máquinas semiautomáticas excessivamente simplistas que ainda exigem configuração manual de caixas ou sistemas altamente complexos e de alta velocidade projetados para corporações multinacionais com orçamentos ilimitados. A Máquina embaladora automática de caixas Wanying ocupa o ponto ideal entre esses extremos - ela oferece automação total com componentes de nível industrial, mas permanece acessível, de fácil manutenção e adaptável às restrições de produção do mundo real enfrentadas pelos fabricantes regionais de alimentos e bebidas. Nossa máquina opera com base em um princípio simples, mas altamente projetado:

· Alimentação do produto – Os contêineres são transportados do equipamento de enchimento e etiquetagem a montante em um único arquivo ou em múltiplas pistas

· Agrupamento e agrupamento – Os produtos são organizados em padrões de embalagem predeterminados (por exemplo, 3×4, 4×6) usando divisores de pista servo-acionados e mecanismos de parada

· Formação de caixas – Peças planas corrugadas são retiradas de um magazine vertical, erguidas em caixas abertas e seladas no fundo com adesivo termofusível

· Carregamento do produto – O grupo de produtos agrupados é empurrado suavemente para dentro da caixa aberta usando um empurrador de haste dupla com velocidade ajustável e controle de pressão

· Fechamento e selagem da caixa – As abas superiores são dobradas e seladas com adesivo ou fita, e a caixa acabada é descarregada para a estação de paletização ou cintagem a jusante

2 Filosofia de Design – Construído para Ambientes de Processamento de Alimentos

Cada aspecto do design da encaixotadora Wanying reflete nosso profundo conhecimento das condições das fábricas de alimentos:

· Superfícies de contato em aço inoxidável – Todas as áreas que podem entrar em contato com o produto ou materiais de embalagem são fabricadas em aço inoxidável 304 de qualidade alimentar ou alumínio anodizado

· Gabinete elétrico com classificação IP55 – Protege componentes eletrônicos sensíveis contra umidade, poeira e procedimentos de lavagem comuns em instalações de laticínios e sucos

· Painéis de manutenção de fácil acesso – Portas articuladas com travas de liberação rápida permitem que os operadores acessem sistemas de cola, correntes de transmissão e sensores sem ferramentas

· Carregador de peças brutas no nível do chão – Os operadores podem recarregar peças brutas corrugadas com segurança, sem subir ou usar escadas, reduzindo o esforço ergonômico durante as mudanças de turno

3 Especificações técnicas resumidas

Por que esta máquina ganha sua confiança

1 Experiência – comprovada em campo em diversos setores

A jornada de Wanying na automação de embalagem de caixas não começou em um escritório de design, mas nas áreas de produção de nossos primeiros clientes. Ouvimos operadores frustrados com congestionamentos frequentes, equipes de manutenção cansadas de peças sobressalentes difíceis de obter e gerentes de fábrica exasperados com o alto custo do treinamento de novos funcionários em máquinas europeias excessivamente complicadas. Cada geração de nossa empacotadora de caixas incorporou feedback direto dessas experiências do mundo real. Nossa equipe supervisionou pessoalmente mais de 200 instalações de empacotadoras de caixas nas principais regiões produtoras de alimentos da China – desde os centros de processamento de soja de Heilongjiang até os clusters de condimentos de Guangdong e os corredores de laticínios da Mongólia Interior. Essa exposição prática nos deu um conhecimento prático que nenhum livro didático pode fornecer: como diferentes qualidades de papelão ondulado afetam a alimentação de blanks, como a umidade ambiente afeta o tempo de cura da cola e como as variações de temperatura do produto influenciam a precisão da ordenação.

Caso de uso 1 do mundo real – Produtor de suco concentrado em Shaanxi

Um processador de suco de frutas que embalava caixas assépticas de 1 litro em caixas de 6 unidades nos abordou com um problema específico: sua empacotadora existente de um fornecedor europeu exigia um técnico dedicado em cada turno para eliminar atolamentos causados ​​por pequenas variações nas dimensões das caixas. A máquina também estava consumindo cola em excesso – mais de 40% a mais do que o uso declarado pelo fabricante.

· Instalamos nossa empacotadora automática de caixas com alimentação de blanks servocontrolada e uma seção de alimentação de caixas redesenhada

· Integrou um sistema de monitoramento de consumo de cola com limites de alarme

· Forneceu treinamento no local para três turnos durante cinco dias

Resultados documentados após 4 meses:

· Frequência de jam reduzida de uma média de 8 por turno para 1 a cada 3 turnos

· O consumo de cola diminuiu 32%, economizando aproximadamente ¥ 45.000 anualmente

· O cliente eliminou o cargo de técnico dedicado, realocando essa função para inspeção de qualidade

· O tempo de atividade da máquina melhorou de 82% para 96,5%, aumentando diretamente a produção diária em 14%

2 Expertise – Conhecimento Especializado em Movimentação de Contêineres

Embora muitos fornecedores de equipamentos ofereçam embaladoras genéricas que tratam todos os produtos da mesma forma, a equipe de engenharia da Wanying possui conhecimento especializado para lidar com os desafios únicos apresentados pelos recipientes para alimentos líquidos:

· Fragilidade da garrafa de vidro – Nosso sistema de impulso apresenta perfis de aceleração/desaceleração ajustáveis ​​para evitar danos por impacto. A face de contato utiliza almofadas de poliuretano que amortecem as garrafas durante o carregamento.

· Flexibilidade das garrafas PET – Garrafas PET de paredes finas podem deformar-se sob pressão. Nossos divisores de pista são acionados por mola para acomodar pequenas variações de diâmetro sem comprimir os contêineres para fora do alinhamento.

· Estabilidade da bolsa e do sachê – As embalagens flexíveis tendem a se deslocar durante a separação. Empregamos placas de fixação magnéticas e trilhos-guia de baixo atrito para manter o posicionamento do produto.

Essa profundidade de conhecimento se estende à compreensão do contexto total do sistema – nossa empacotadora se comunica com enchedoras a montante e paletizadoras a jusante por meio de protocolos padrão do setor, garantindo que flutuações de velocidade em uma máquina não causem gargalos em outras.

3 Autoridade – Reconhecida por Líderes do Setor e Parceiros de Componentes

A autoridade de Wanying no empacotamento automático de caixas é validada através de vários canais:

· Patentes técnicas – Detemos três patentes ativas relacionadas a mecanismos de separação de caixas em bruto e sistemas de agrupamento de produtos, desenvolvidos especificamente para resolver pontos de falha comuns em projetos convencionais.

· Parcerias de componentes – Nosso status como integrador OEM aprovado para Siemens e Schneider Electric significa que recebemos acesso antecipado a novas tecnologias de controle e suporte técnico direto de suas equipes de engenharia.

· Lista de clientes – A inclusão de grandes grupos de alimentos como Huiyuan Juice, Beidahuang Group, Huanlejia e Tianwo Group em nossa lista de clientes serve como validação independente da capacidade de nossos equipamentos de atender aos padrões de produção em larga escala.

Como um fabricante que produz internamente suas próprias estruturas, placas de conformação e subconjuntos mecânicos, mantemos controle total sobre ajuste e acabamento – ao contrário dos montadores que dependem de fabricantes terceirizados com qualidade variável.

4 Confiabilidade – Especificações Transparentes e Reivindicações Honestas

A confiança nos equipamentos industriais é construída através da representação honesta das capacidades. Classificamos deliberadamente nossa empacotadora de caixas em um máximo de 25 caixas por minuto, embora nossos testes internos mostrem capacidade de até 28 caixas por minuto em condições ideais. Preferimos prometer menos e entregar mais, garantindo que os clientes recebam uma máquina que atenda confortavelmente ao rendimento necessário sem ser levado aos seus limites operacionais. Nosso processo de garantia de qualidade é rigoroso:

· Verificação da matéria-prima – As caixas de papelão ondulado são testadas quanto à consistência dimensional antes dos testes na máquina

· Teste de submontagem – Cada módulo principal (depósito de blanks, seção de agrupamento, estação de selagem) é testado individualmente antes da integração

· Burn-in do sistema completo – Cada máquina concluída funciona continuamente por 72 horas com peças brutas e amostras de produtos equivalentes à produção

· Documentação de desempenho – Os clientes recebem um relatório de teste abrangente registrando a velocidade real, a qualidade da vedação e as taxas de obstrução observadas durante os testes de aceitação na fábrica

Principais benefícios – Por que esta máquina faz sentido para os negócios

1 Redução de custos de mão de obra direta

O empacotamento manual de caixas normalmente requer de 3 a 4 operadores por turno para lidar com a separação do produto, montagem da caixa, carregamento e selagem. Nossa empacotadora automática reduz isso a um operador que monitora a máquina, recarrega os magazines em branco e aborda alarmes ocasionais. Em uma operação de dois turnos com um ano de trabalho de 300 dias, isso se traduz em economias anuais de mão de obra de aproximadamente ¥ 150.000 a ¥ 250.000, dependendo dos salários locais.

2 Economia de materiais através de vedação precisa

O empacotamento manual inexperiente geralmente resulta em danos à caixa devido a sobrecarga, colagem insuficiente ou dobramento inadequado da aba. Nossa máquina aplica adesivo com precisão volumétrica (±0,5 ml por bico) e garante que todas as abas sejam totalmente comprimidas para um tempo de cura ideal. Dados de campo de clientes existentes mostram uma redução média de desperdício de material de caixa de 3 a 5% após a mudança para embalagem automatizada.

3 Eficiência de Espaço

O tamanho compacto da encaixotadora Wanying – menos de 5 metros de comprimento – permite que ela seja integrada em áreas de produção existentes sem grandes modificações nas instalações. Em muitos casos, ele substitui uma configuração de linha semiautomática mais longa, liberando espaço valioso para armazenamento adicional ou estações de inspeção de qualidade.

4 Segurança Ocupacional Aprimorada

O empacotamento manual da caixa envolve movimentos repetitivos de elevação, torção e alcance que contribuem para lesões musculoesqueléticas no local de trabalho. Ao automatizar estas tarefas, a nossa máquina não só melhora a produtividade, mas também cria um ambiente de trabalho mais seguro – um factor cada vez mais importante para a conformidade com os padrões modernos de saúde ocupacional.

Fluxo de Trabalho Operacional – Passo a Passo

Caso de uso 2 do mundo real – Estação de água purificada em Guizhou

Uma empresa regional de água engarrafada que embalava garrafas PET de 550 mL em caixas de 24 garrafas (padrão 4×6) enfrentou sérios desafios durante os meses de pico do verão. A embalagem manual não conseguia acompanhar o enchimento de alta velocidade, forçando-os a desacelerar toda a linha.Especificidades do desafio:

· Produção de enchimento: 18.000 garrafas/hora (300 garrafas/minuto)

· Capacidade de embalagem manual: apenas 12 caixas/minuto (288 garrafas/minuto)

· Gargalos resultaram em perda de produção de 20% durante picos de demanda

Solução minuciosa:

· Instalada empacotadora automática com capacidade de 25 caixas/minuto (600 garrafas/minuto)

· Integrado ao sistema transportador existente via comunicação Ethernet

· Adicionado um magazine de caixas vazias com capacidade para 500 peças vazias para maior tempo de execução

Resultados após 8 semanas:

· Eliminação de gargalos; filler agora funciona a toda velocidade

· Perda de produção durante os meses de pico reduzida de 20% para 2% (atribuída ao fornecimento de material upstream)

· Retorno do investimento alcançado em 9 meses

· Desde então, o cliente encomendou uma segunda unidade para sua nova unidade de produção

"Antes de Wanying, temíamos a temporada de verão. Agora, nossa embalagem de caixas é a parte mais confiável de toda a nossa linha." – Gerente de planta, Guizhou Water Co.

Qualidade dos Componentes – A História Interna

1 Sistemas Elétricos e de Controle

2 Construção Mecânica

· Estrutura: aço soldado com 6 mm de espessura, com alívio de tensão e usinado com precisão nos pontos de montagem

· Trilhos guia: Aço inoxidável endurecido com corrediças em polímero de baixo atrito

· Conjunto do empurrador: Haste dupla guiada com buchas de bronze e contato de poliuretano

· Sistema de colagem: Tanque aquecido com precisão de temperatura de ±1°C; função de autolimpeza do bico

Opções de personalização

Reconhecendo que não existem dois ambientes de produção idênticos, Wanying oferece vários caminhos de personalização para nossa máquina automática de embalagem de caixas:

Perguntas frequentes (FAQ)

Q1: A empacotadora automática Wanying pode lidar com vários tamanhos de caixas no mesmo turno e quanto tempo leva uma mudança de tamanho?

 R: Sim, nossa máquina armazena até 50 perfis de receitas na memória do PLC, cada um contendo todos os parâmetros para um tamanho de caixa e padrão de embalagem específicos. Uma mudança de tamanho padrão (ajuste de guias de revistas em branco, placas dobráveis ​​e divisórias de linha de produtos) leva aproximadamente 10 a 15 minutos com ajustes manuais. Para clientes que necessitam de trocas frequentes – por exemplo, um co-packer que opera produtos diferentes para diversas marcas – oferecemos um sistema opcional de troca rápida motorizada que reduz o tempo de troca para menos de 5 minutos com o apertar de um botão. Esta opção inclui ajustes de guia servo-acionados e verificação automática de posição usando encoders lineares.

P2: Qual é o cronograma típico de manutenção e quão fácil é adquirir peças de reposição?

R: Projetamos nossa empacotadora de caixas para manutenção planejada mínima. O cronograma recomendado é:

· Diariamente – Limpe os bicos de cola; inspecionar visualmente a alimentação do branco e do produto; verifique filtros de ar

· Semanalmente – Lubrificar correntes e trilhos guia (pontos de lubrificação bem marcados); inspecionar as lentes do sensor quanto a contaminação

· Mensalmente – Verificação do filtro do tanque de cola; inspecionar a tensão da correia de transmissão; verifique se todas as conexões elétricas estão apertadas

· Trimestralmente – Substituição dos filtros do sistema de cola; inspecionar as placas de desgaste e o impulsor; calibre os sensores, se necessário

Como fornecedor direto de peças de reposição, mantemos estoque de todos os componentes de alto desgaste (sensores, correias, bicos, placas guia) em nosso armazém central. As peças padrão são enviadas dentro de 24 horas após o pedido; fabricações personalizadas (placas formadoras, guias especiais) são enviadas dentro de 5 a 7 dias úteis. Também fornecemos um kit de peças de reposição recomendado com a compra inicial da máquina, garantindo que você tenha componentes críticos em mãos para substituição imediata.

Q3: Como a máquina lida com atolamentos ou falhas de alimentação de produtos sem causar danos ao equipamento?

R: Este é um dos recursos de segurança mais importantes do nosso projeto. A empacotadora Wanying incorpora um sistema de proteção de três camadas:

· Embreagens limitadoras de torque em todos os eixos servoacionados – se um emperramento criar resistência acima do limite definido, a embreagem é desengatada antes que qualquer componente mecânico entorte ou quebre

· Sensores de presença fotoelétricos em vários pontos ao longo do caminho do produto – se um recipiente estiver faltando, inclinado ou fora de posição, a máquina pausa automaticamente o ciclo de embalagem e alerta o operador através da IHM sem tentar avançar

· Detecção de borda sensível à pressão no magazine de peças brutas – se uma peça bruta for alimentada duas vezes ou for alimentada incorretamente, a estação de formação retrai e a máquina alerta o operador para eliminar o atolamento antes de retomar

Quando ocorre um atolamento (o que é raro – nossos dados de campo mostram uma média de menos de um atolamento a cada 10.000 ciclos de empacotamento), o processo de recuperação é simples: os operadores simplesmente eliminam a obstrução usando os controles de “modo manual” da IHM, que permitem o movimento passo a passo de cada eixo para remoção segura da obstrução. Não são necessárias ferramentas especializadas para a maioria das operações de compensação.

Instalação, treinamento e suporte pós-venda

1 Serviço de Instalação

Wanying fornece instalação abrangente no local, supervisionada por nossos experientes engenheiros de comissionamento. O pacote padrão inclui:

· Instalação mecânica e alinhamento

· Conexão elétrica e configuração do sistema de controle

· Integração com equipamentos upstream e downstream

· Calibração completa do sistema com amostras reais de produtos e caixas em branco

· Verificação de desempenho em relação às especificações acordadas

O período típico de instalação e comissionamento é de 5 a 7 dias úteis, dependendo das condições do local e da disponibilidade do cliente.

2 Treinamento de Operadores

Acreditamos que uma máquina é tão eficaz quanto a equipe que a opera. Nosso programa de treinamento abrange:

· Dia 1 – Teoria da máquina, protocolos de segurança e navegação IHM

· Dia 2 – Procedimentos de inicialização, desligamento e operação de rotina

· Dia 3 – Procedimentos de troca e gerenciamento de receitas de produtos

· Dia 4 – Manutenção preventiva, diagnóstico de falhas e pequenos reparos

· Dia 5 – Operação prática supervisionada com a equipe de produção do cliente

O treinamento é realizado em suas instalações usando materiais de embalagem reais, garantindo que os operadores ganhem experiência prática em seu contexto de produção específico.

3 Suporte Remoto

Todas as embaladoras Wanying estão equipadas com um módulo de acesso remoto (controlado pelo cliente com ligação VPN) que permite à nossa equipa de pós-venda:

· Revise os logs da máquina e os dados de desempenho

· Diagnosticar códigos de erro sem precisar visitar o local

· Ajude sua equipe de manutenção em tempo real durante a solução de problemas

· Fornece atualizações de firmware para melhorar a funcionalidade

Por que Wanying – O parceiro completo para embalagem de caixas

Ao escolher a Wanying como seu fornecedor de equipamentos de embalagem automática, você não está apenas comprando uma máquina – você está investindo em uma parceria de longo prazo com uma empresa que entende seu setor, seus desafios e seus objetivos de crescimento.

Caso de uso 3 do mundo real – Instalação de coalhada de feijão fermentada em Hunan

Esta empresa familiar de 40 anos nunca automatizou sua linha de embalagem de caixas. O proprietário estava cético sobre se uma máquina poderia lidar com as características únicas de seu produto – potes de vidro contendo tofu em salmoura, com pesos líquidos variados e umidade externa ocasional.

· Enviou um engenheiro de aplicações sênior à sua fábrica para observar os processos de embalagem manual por dois dias inteiros

· Projetou a seção de classificação de produtos de forma personalizada para acomodar as dimensões específicas do frasco e a distribuição de peso

· Forneceu uma máquina de teste com garantia de desempenho de 30 dias

Resultado:

· A máquina de teste funcionou perfeitamente desde o primeiro dia, sem nenhuma quebra do frasco durante todo o período de teste

· O cliente comprou a unidade e encomendou uma segunda máquina seis meses depois

· Capacidade anual de embalagem aumentada em 40% sem aumentar a força de trabalho

· O proprietário, agora um defensor vocal, encaminhou três outros produtores de alimentos fermentados para Wanying

A escolha inteligente para embalagem automatizada de caixas

A máquina embaladora automática de caixas Wanying oferece uma proposta de valor atraente para produtores de alimentos e bebidas prontos para ir além da embalagem manual sem se comprometer excessivamente com alternativas excessivamente complexas e de alta manutenção. Sua combinação de construção de nível industrial, recursos de design específicos para alimentos e automação prática o torna igualmente adequado para um laticínio regional que atualiza sua primeira linha automatizada ou para uma marca nacional de condimentos que padroniza equipamentos em várias fábricas. Ao escolher Wanying, você ganha:

· Uma máquina construída especificamente para seus tipos de produtos e condições operacionais

· Uma rede de apoio comprometida com o seu sucesso a longo prazo

· Um parceiro com profundo conhecimento de domínio e uma abordagem comercial transparente e baseada em confiança

Convidamos você a entrar em contato com nossa equipe de engenharia de vendas para uma avaliação de linha sem compromisso. Traga amostras de seus produtos para nossas instalações e deixe-nos demonstrar – com seus materiais – exatamente o que nossa empacotadora automática pode alcançar em seu nome.
